JB74ジムニーシエラ 裏配線でアクセサリーソケット追加

ジムニーのアクセサリーソケット(シガーソケット)はスイッチパネルとリア荷室の2箇所にあります。

アクセス頻度の高いスイッチパネル周辺はアクセサリーソケット1箇所だと少なく感じます😅

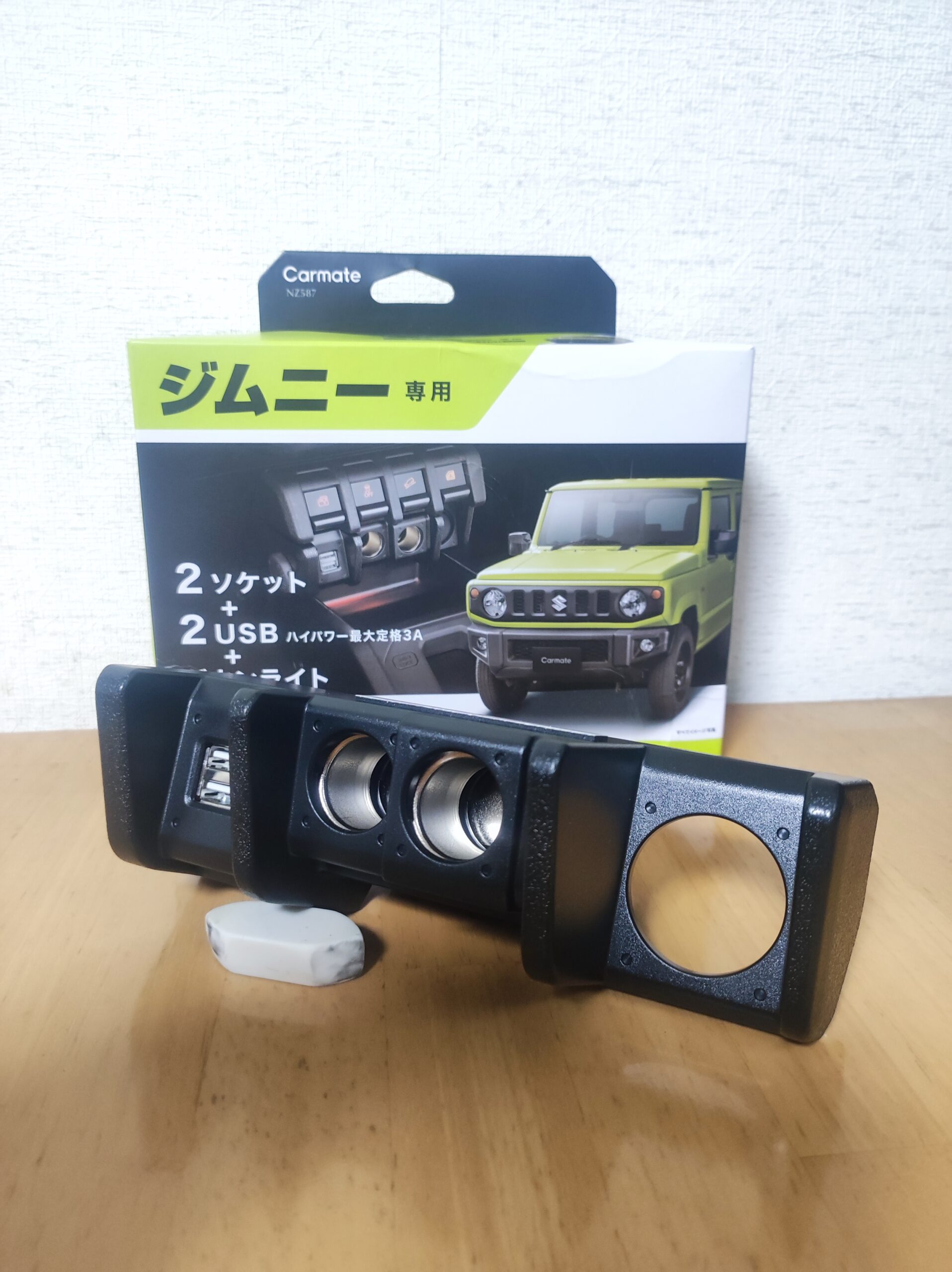

手軽にアクセサリーソケットを増やすなら2～3連のソケット増設を買えば良いのですが、ジムニーにはまるで純正のような増設ユニットがあります。

Amazon | カーメイト ジムニー専用 増設電源ユニット スズキ ジムニー JB64 ジムニーシエラ JB74 カー アクセサリー ソケット USB電源 suzuki jimny carmate NZ587 | ルーフボックスアクセサリ | 車＆バイク

カーメイト ジムニー専用 増設電源ユニット スズキ ジムニー JB64 ジムニーシエラ JB74 カー アクセサリー ソケット USB電源 suzuki jimny carmate NZ587がルーフボックスアクセサリストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料...

amzn.to

NZ587 カーメイト 純正級 電源増設ユニット ジムニー JB64 / ジムニーシエラ JB74　2ソケット ＋ 2USB 価格：3,985円（税込、送料無料) (2024/7/7時点) 楽天で購入

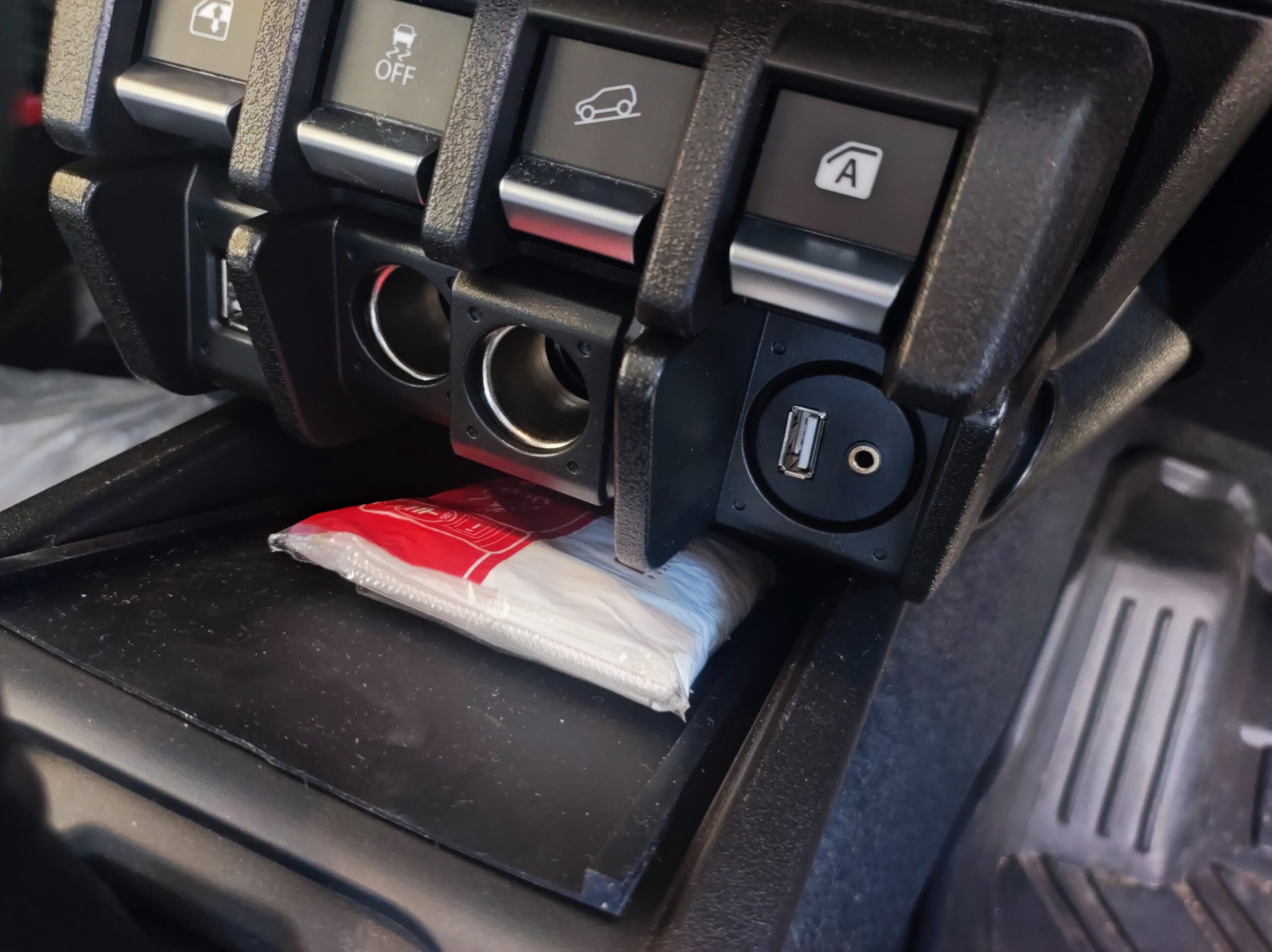

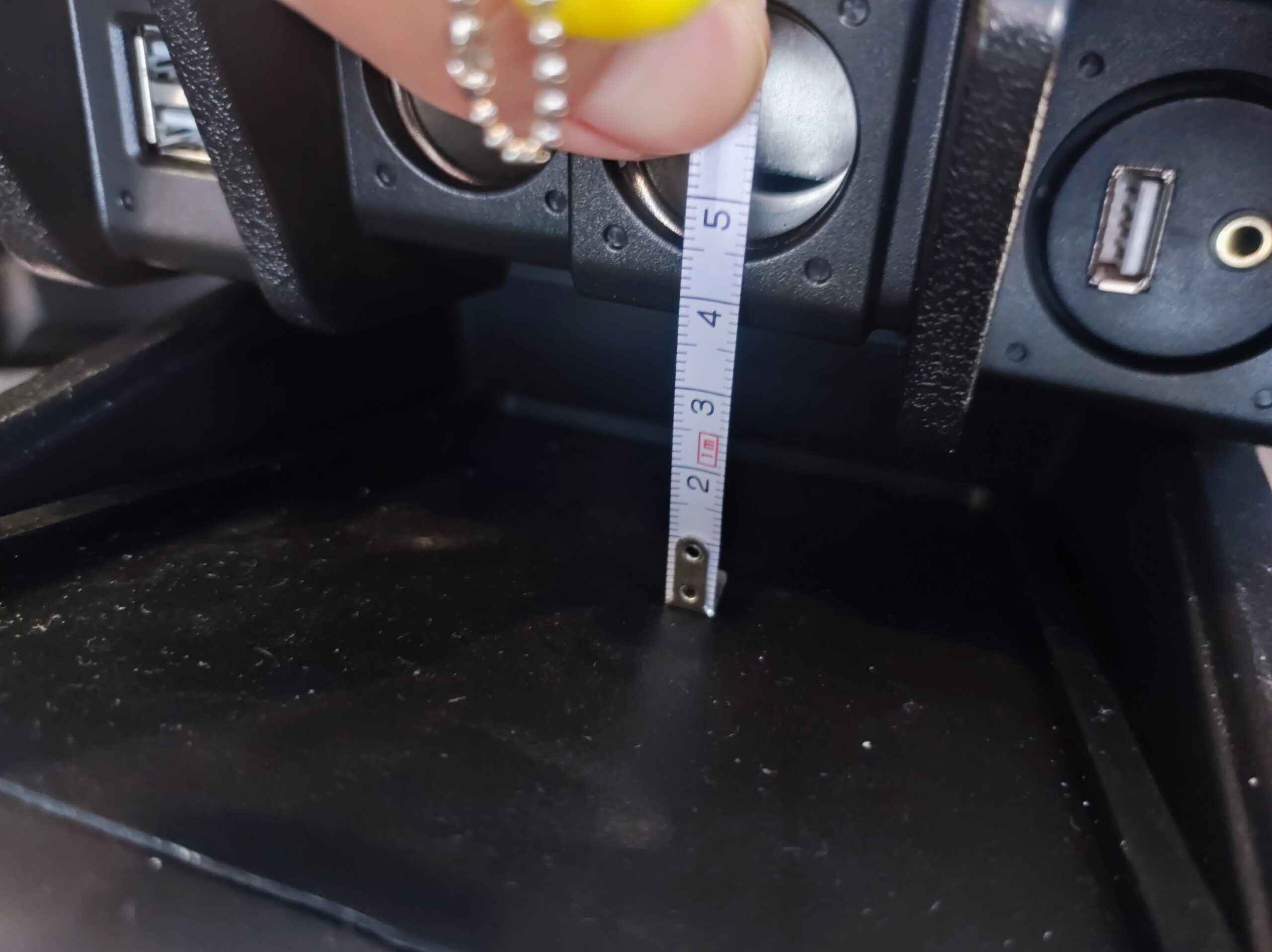

見た目が良くて最初はこれを使っていたのですが、フロアコンソールトレーとの隙間がかなり狭くなります。

フロアコンソールトレーに小物を置く時、狭くて不便でしたので別の方法でアクセサリーソケットを追加します。

標準のアクセサリーソケットから裏配線で分配して増設します。

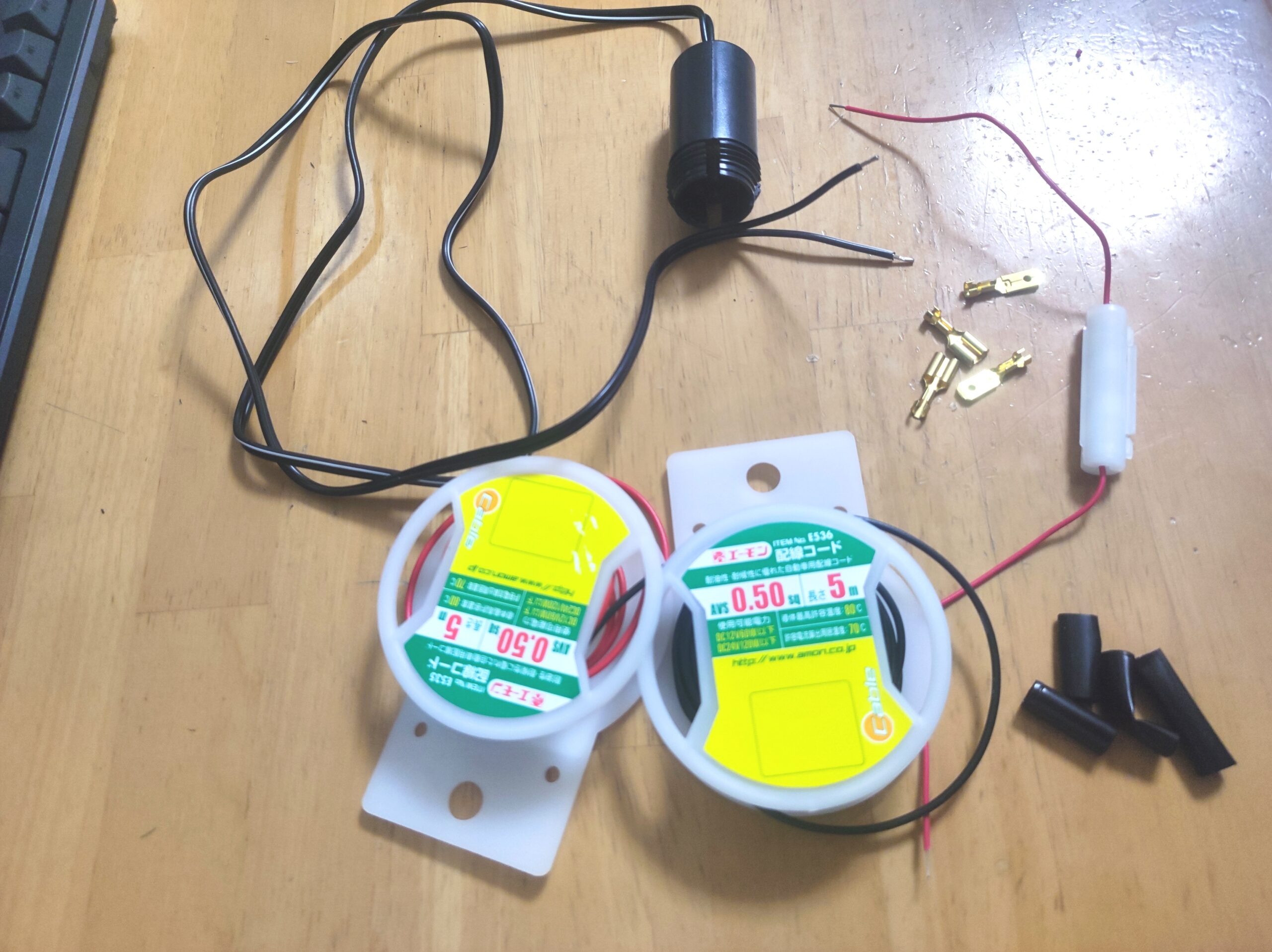

★必要なもの

・電源ソケット　×　1個

Amazon | エーモン(amon) 電源ソケット プラグロックタイプ 1541 後継品「品番4958」あり | ソケット分配器 | 車＆バイク

エーモン(amon) 電源ソケット プラグロックタイプ 1541 後継品「品番4958」ありがソケット分配器ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

エーモン 1541 電源ソケット プラグロックタイプ 価格：748円（税込、送料別) (2024/7/7時点) 楽天で購入

・ヒューズ管ホルダー　×　1個

Amazon.co.jp: エーモン(amon) ミニ管ヒューズホルダー DC12V・30W/DC24V・60W 2.5A(MAX) 3371 : 車＆バイク

Amazon.co.jp: エーモン(amon) ミニ管ヒューズホルダー DC12V・30W/DC24V・60W 2.5A(MAX) 3371 : 車＆バイク

amzn.to

ミニ管ヒューズホルダー 価格：228円（税込、送料別) (2024/7/7時点) 楽天で購入

・ガラス管ヒューズ5A　×　1個

Amazon.co.jp: エーモン(amon) ミニ管ヒューズセット 3/5/10A (約φ5.2×長さ約20mm) 計5本入 3666 : 車＆バイク

Amazon.co.jp: エーモン(amon) ミニ管ヒューズセット 3/5/10A (約φ5.2×長さ約20mm) 計5本入 3666 : 車＆バイク

amzn.to

【マイカー割】エントリーでポイント最大5倍[7/11(木)1：59まで]【メール便対応可】3654 エーモン工業 自動車用ガラス管ヒューズ 5A 5本入り 価格：320円（税込、送料別) (2024/7/7時点) 楽天で購入

・平型端子250型　×　雄雌2セット

Amazon | エーモン(amon) 平型端子セット 250型 AV(S)0.5~2sq 10セット 3309 | 車用端子 | 車＆バイク

エーモン(amon) 平型端子セット 250型 AV(S)0.5~2sq 10セット 3309が車用端子ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

平型端子セット 配線 10セット スイッチ等 AV(S)0.5〜2sq 250型 コード接続 エーモン/amon 3309 価格：599円（税込、送料別) (2024/7/7時点) 楽天で購入

・熱収縮チューブ(平型端子が入るサイズ)　×　4個

・ギボシ端子等(私は今回はんだ付けします)

・0.5sqコード　適量

★作業１．分配コード作成

平型端子が剥き出しにならないように、熱収縮チューブを先に通しておきます。

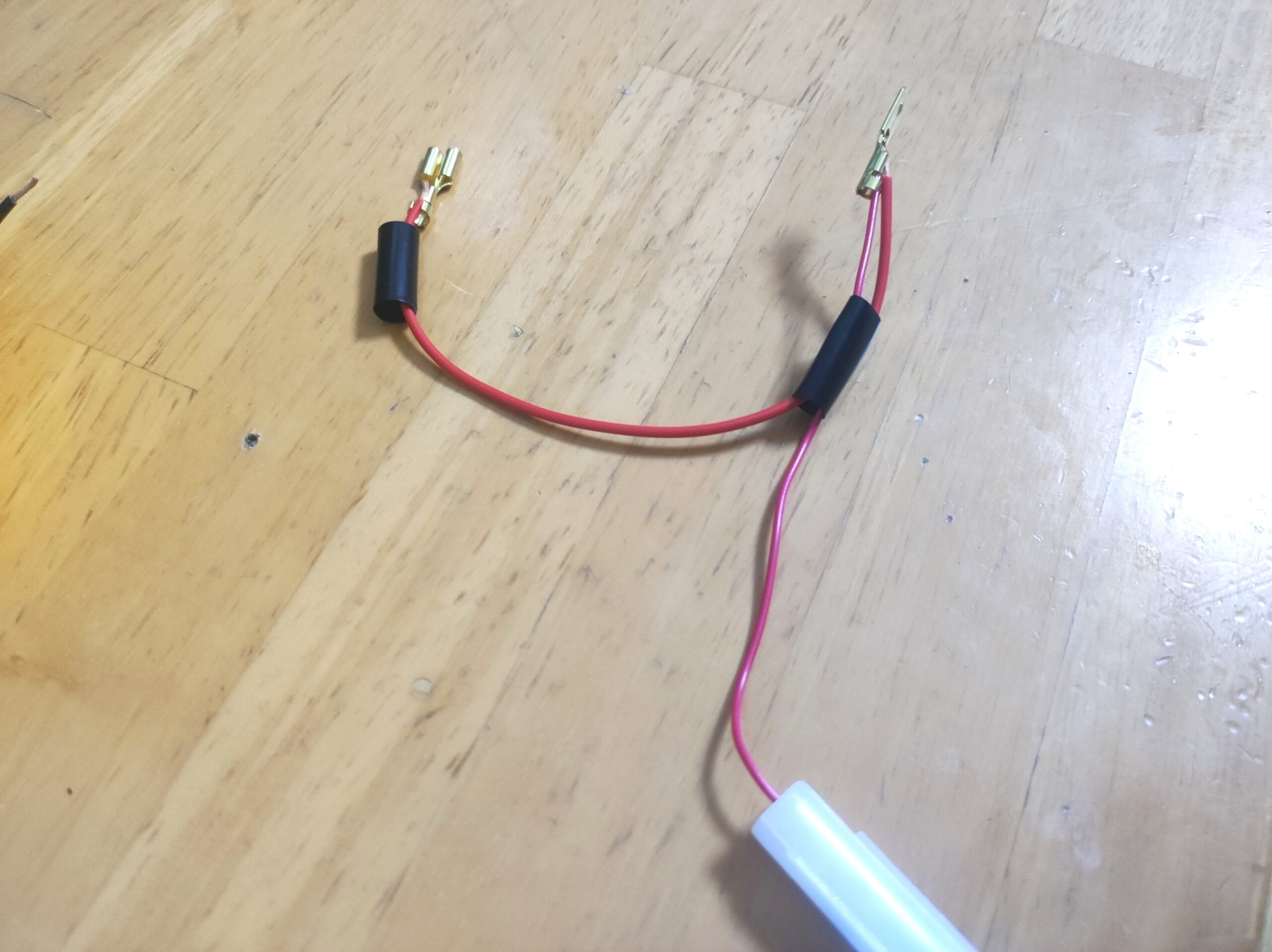

両側が平型端子の延長線を作るようにして、雄側の端子にヒューズ管ホルダーのコードを一緒に入れます。

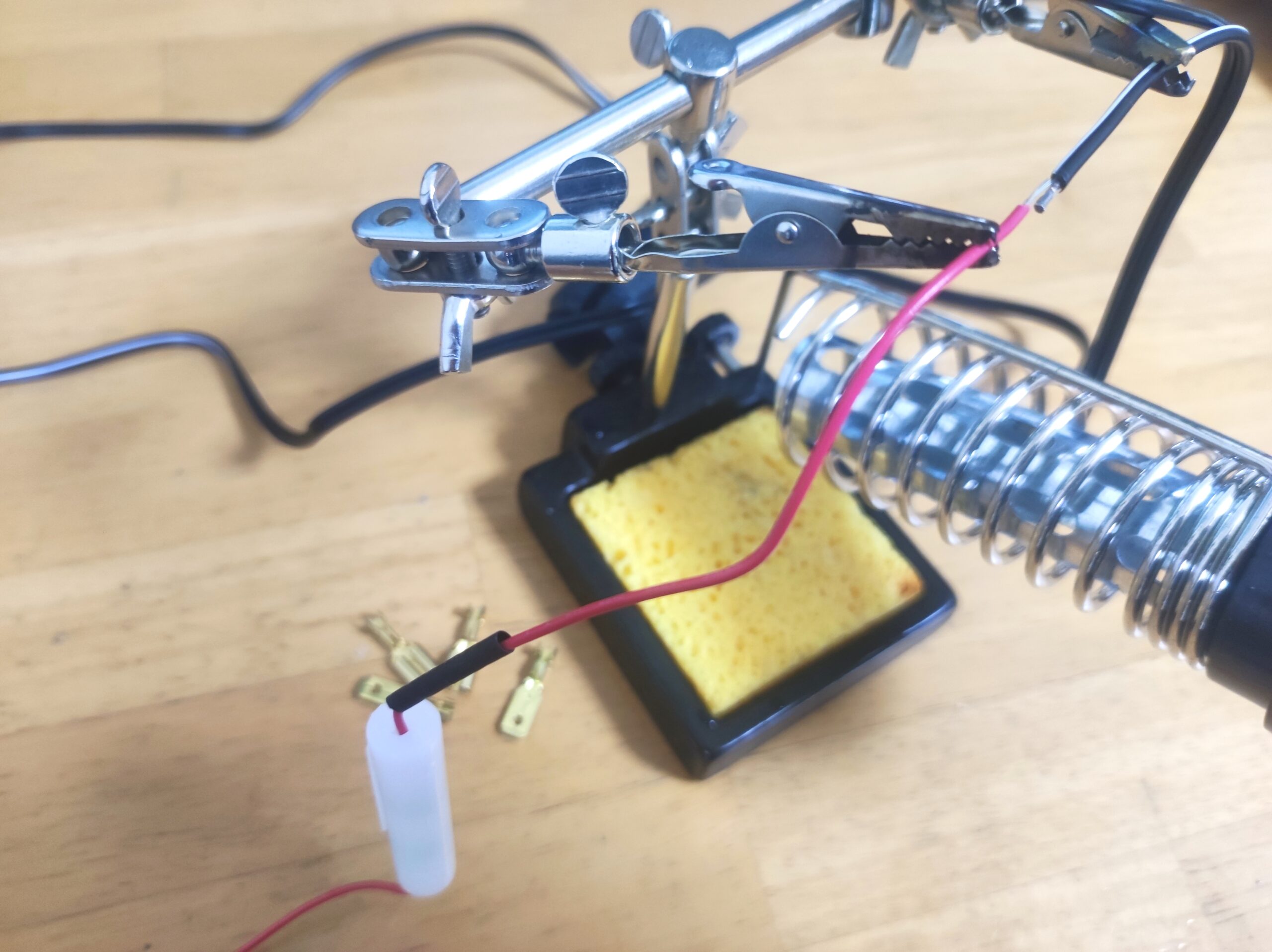

ヒューズ管のコードを電源ソケットのコードに繋げます。電源ソケットのプラス線には白いラインが入っています。

マイナス側も同じようにして、電源ソケットのコードを平型端子の雄側に入れます。

平型端子をかしめて、熱収縮チューブを温めて密着させます。

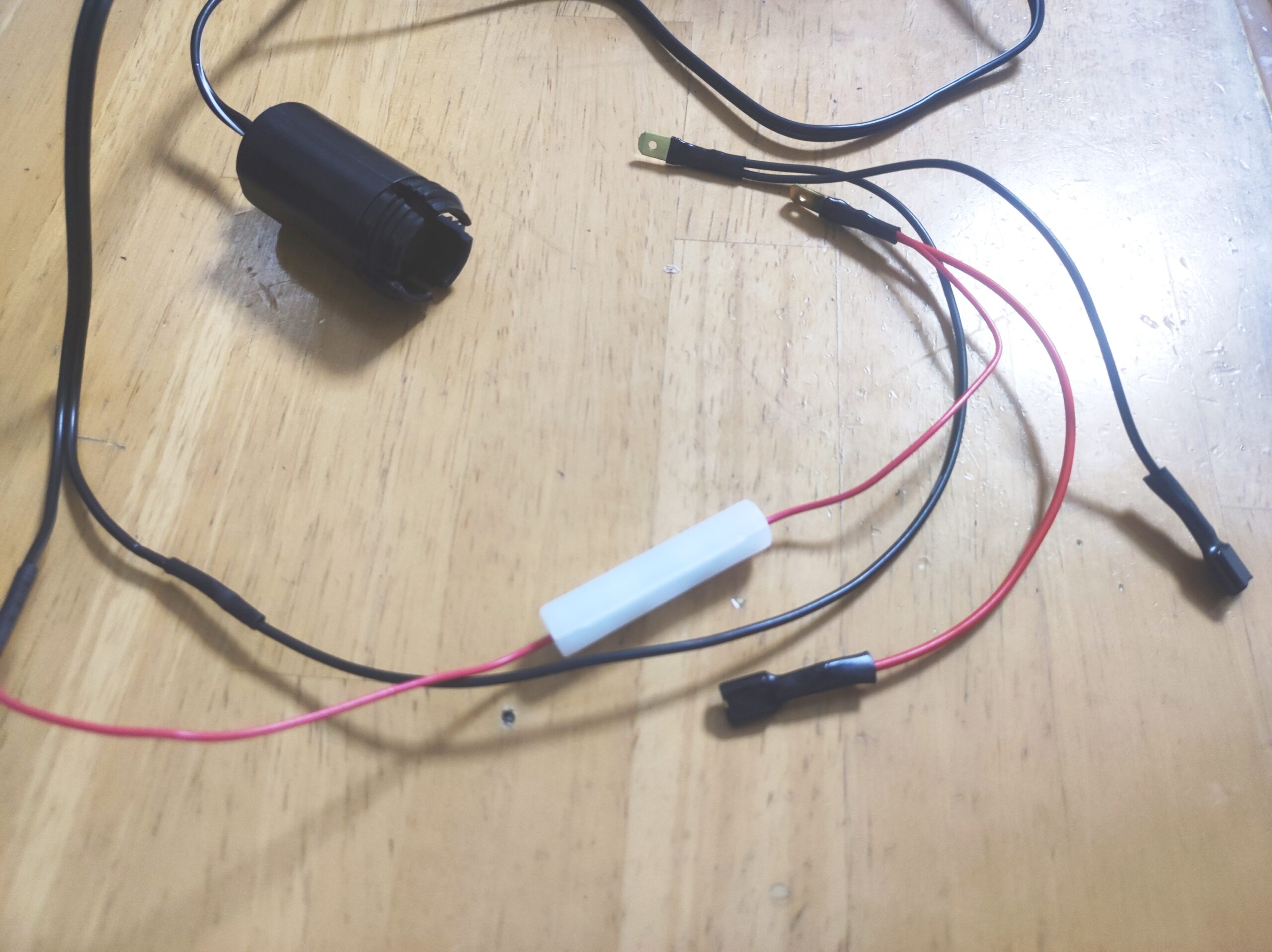

分配コードの完成です。

★作業２．バッテリーマイナス取り外し

電源系を触るので、バッテリーのマイナスを取り外します。

メモリーが消えないように、メモリーバックアップを取り付けます。

Amazon.co.jp: 【Amazon.co.jp限定】エーモン(amon) メモリーバックアップ OBD2 搭載車両用 4821 : 車＆バイク

Amazon.co.jp: 【Amazon.co.jp限定】エーモン(amon) メモリーバックアップ OBD2 搭載車両用 4821 : 車＆バイク

amzn.to

エーモン(amon) メモリーバックアップ OBD2 搭載車両用 4821 価格：2,235円（税込、送料無料) (2024/7/7時点) 楽天で購入

★作業３．スイッチパネル取り外し

ハンドル横のパネルを外します

フロアコンソールカバーを外します

スイッチパネルを外します

★作業４．アクセサリーソケットに分配コード接続

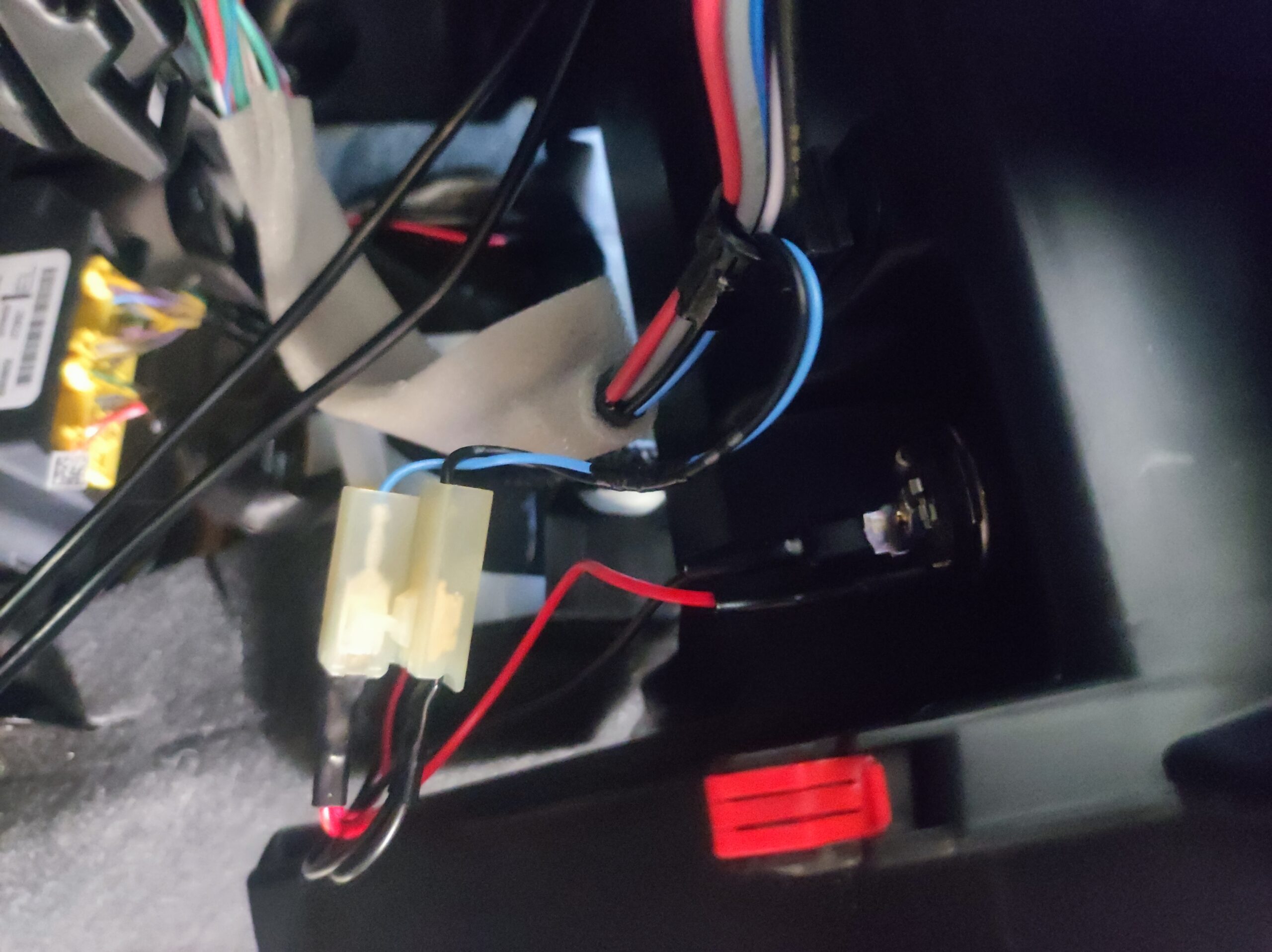

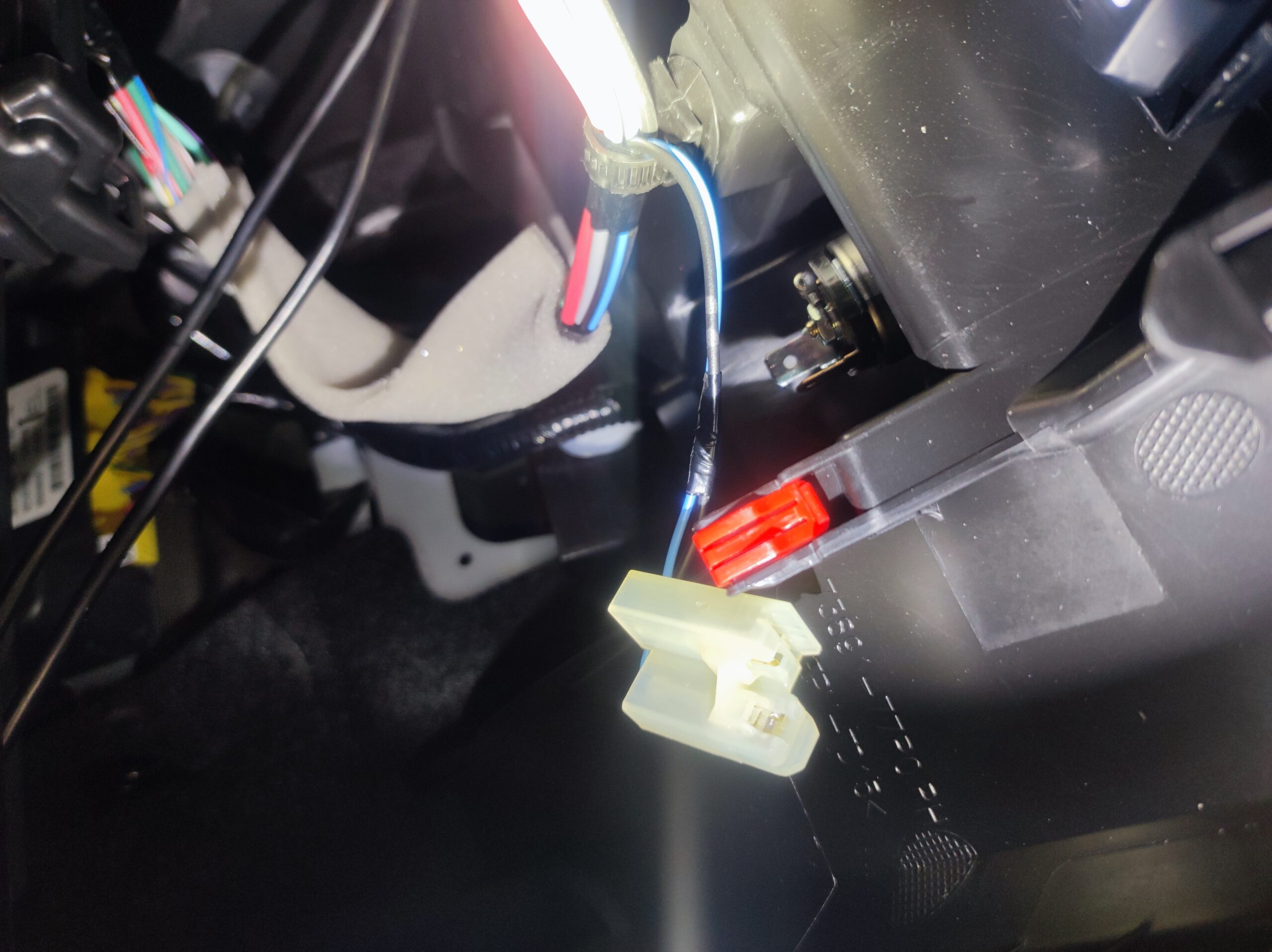

アクセサリーソケットの端子を外して、先にソケット側に平型端子雌側をさします。

次に平型端子雄側をソケット端子にさします。

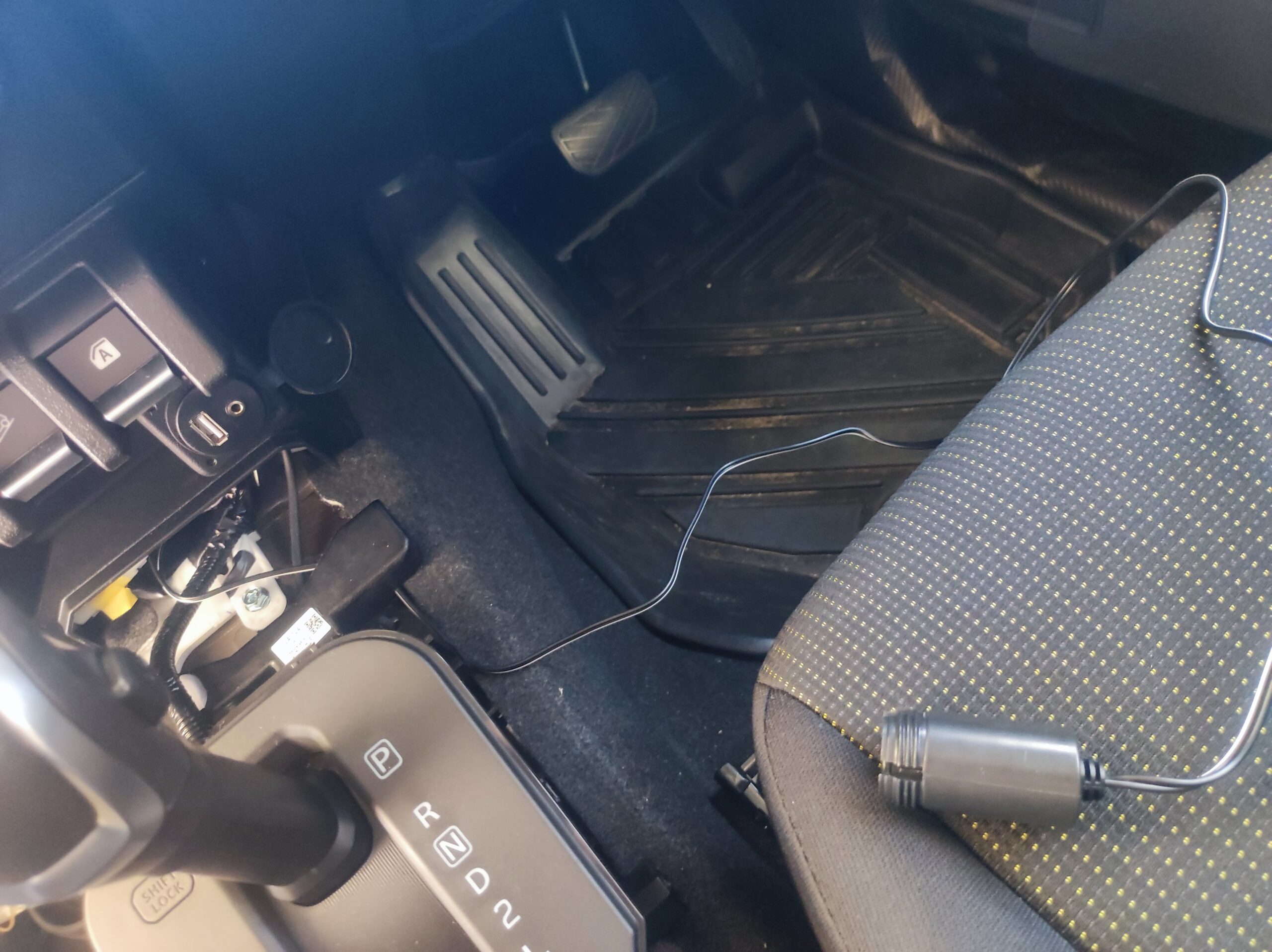

あとは電源ソケット好きな場所に設置しますが、私はフロアコンソール内に置きました。

★完成

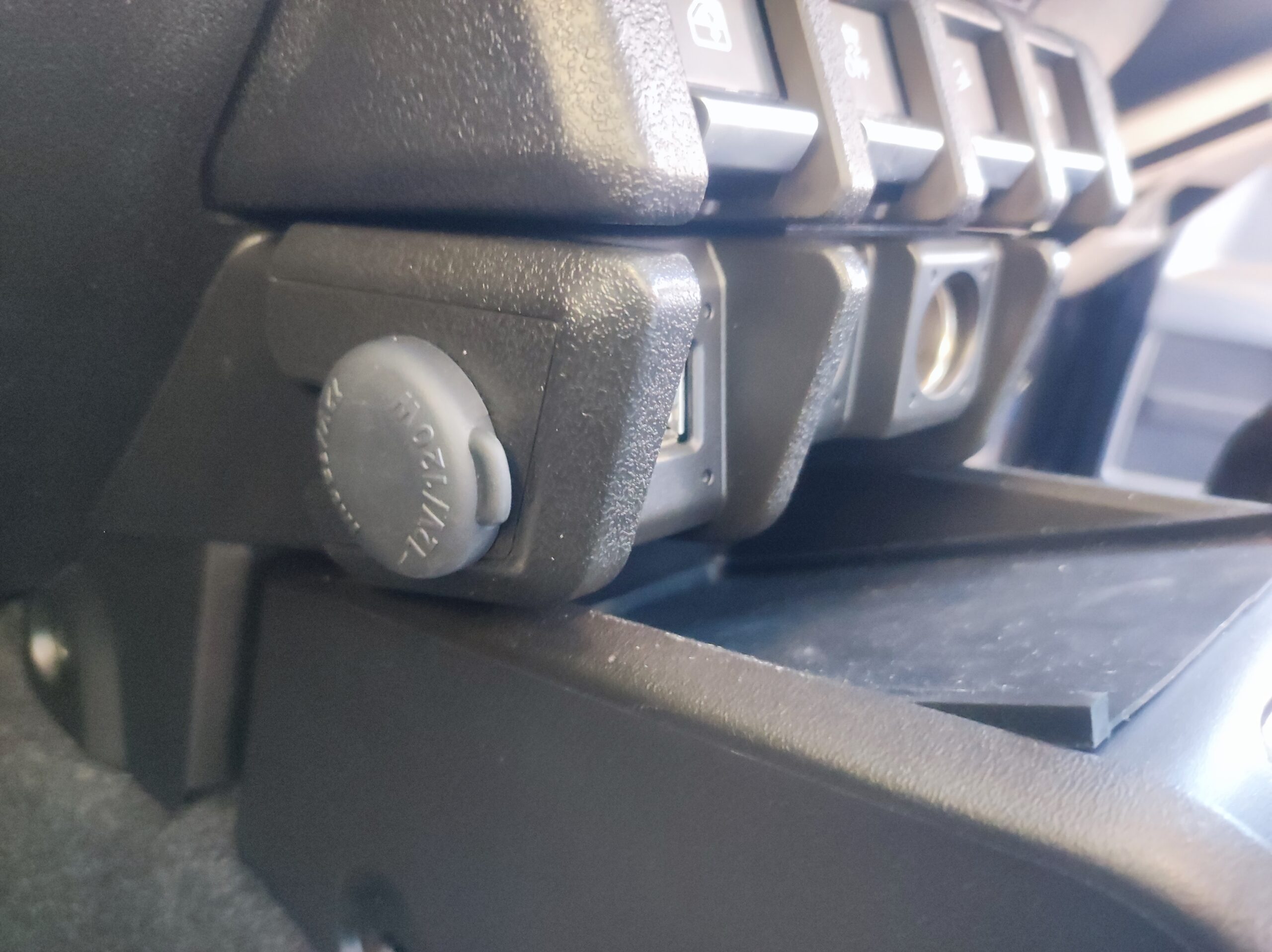

フロアコンソールトレー周辺がすっきりして、増設ソケットも見えないところに配置出来ました！
